鋁離子電池可替帶鋰離子導(dǎo)電體

    鋰電世界  作為瞄準(zhǔn)高容量化、可代替鋰離子的離子導(dǎo)電體，采用多陽離子的充電電池研究開發(fā)日益活躍。鋰離子充電電池利用1價離子Li＋的移動所產(chǎn)生的電池反應(yīng)。而多價陽離子電池可通過交換Mg2＋和Ca2＋等2價離子實現(xiàn)高容量化，因此備受期待。其中，鋁離子充電電池交換3價的Al3＋，有望大幅提高容量（圖B-1）。

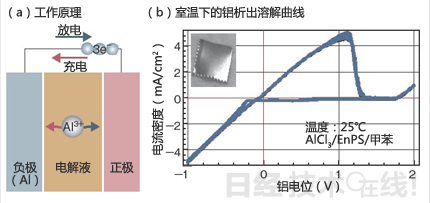

    圖B-1：計劃用于鋁離子充電電池的電解液

    索尼此次開發(fā)的電解液已確認(rèn)能在室溫下反復(fù)進(jìn)行可逆反應(yīng)（a，b）。照片為浸入開發(fā)的鋁電解液中的不銹鋼片，證明了該電解液的低腐蝕性。（圖（b）由《日經(jīng)電子》根據(jù)索尼的資料制作）

    對這種電池的開發(fā)表現(xiàn)得最為積極的是索尼。鋁在氧化狀態(tài)下非常穩(wěn)定，為實現(xiàn)可逆氧化還原反應(yīng)，電解液需要采用強度能腐蝕不銹鋼集電體的高反應(yīng)性離子液體。索尼報告說，通過采用不會腐蝕不銹鋼的砜溶劑，開發(fā)出了可在70℃的環(huán)境下使用的充電電池。此次通過進(jìn)一步開發(fā)，在室溫下也可正常使用 注B-1）。實驗采用了將乙基n丙基砜（C2H5-n（C3H7）SO2：EnPS）溶解于氯化鋁（AlCl3）的溶劑。索尼自信地表示，“可在室溫下采用紐扣型電池展開研究，鋁離子充電電池的開發(fā)又前進(jìn)了一步”。
