充電器小常識之工作原理

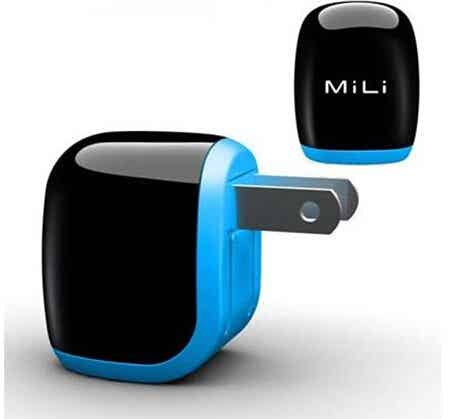

    鋰電世界  現在移動通訊已經普及到千千萬萬民眾，所有手機充電器其實都是由一個穩定電源（主要是穩壓電源、提供穩定工作電壓和足夠的電流）加上必要的恒流、限壓、限時、過沖等控制電路組成。

　　充電器工作原理：首先AC220電壓經由保險絲，NTC和EMI濾波整流濾波變換至300V左右的直流電壓，經啟動電阻提供給3842（7腳）初始工作電壓，驅動MOS管開關動作，開關變壓器在MOS管 的開關作用下，會不斷的儲存->釋放，而使輸出繞組感應到的電能經過整流濾波輸出的直流電壓，通過采樣到431或運放控制光耦把信號反饋至 3842的1腳或2腳，控制3842的輸出（6腳）的占空比，以達到穩定的輸出電壓值。
