三菱電機推出轉換器電路和制動器電路產品

    鋰電世界  近日，三菱電機宣稱三菱電機將從2015年5月29日開始陸續推出可驅動組合式空調和工業電機變頻器的功率半導體模塊新產品“DIPIPM+”系列。新系列是在內置了變頻器電路和驅動電路的“DIPIPM”中，又集成了轉換器電路和制動器電路的產品。

　　新產品通過將變頻系統所需的4種電路內置到一個封裝，削減了外置部件，從而實現系統的小型化。另外，還簡化了主板上的布線設計，使變頻系統的設計變得更加輕松。

　　新產品采用三菱電機獨有的“直接引線鍵合技術”實現了小型封裝，外形尺寸為34.0mm×85.0mm×5.7mm。封裝內集成有3相轉換器、3相逆變器、構成制動器電路的IGBT、二極管芯片、HVIC芯片、LVIC芯片以及帶限流電阻的BSD芯片。具有短路（SC）保護功能（外置分流電阻方式）、控制電源電壓降低（UV）保護功能（N側保護工作時Fo輸出）及模擬溫度輸出功能（VOT）。

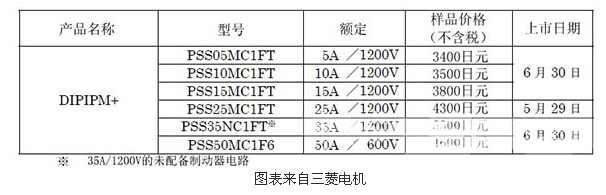

　　DIPIPM+系列目前有6款產品。額定電壓為1200/600V，額定電流為5～50A，樣品價格為3400～5500日元（不含稅），樣品開始供貨時間為2015年5月29日和6月30日。

　　另外，三菱電機將在“TECHNO-FRONTIER 2015 第33屆電機技術展”（5月20日～22日、幕張Messe會展中心）、“PCIM-Europe 2015”（5月19日～21日、德國紐倫堡）及“PCIM-Asia 2015”（6月24日～26日、中國上海）上展出DIPIPM+系列新產品。
